In Vorbereitung auf das März-Contest-Wochenende, habe ich mir eine Lösung gesucht, meinen FT897 mit einem Sprachpapagei zu versorgen. Leider hat der TRX ja nichts Eingebautes. Beim Funkamateur habe ich einen Bausatz gefunden, der sich vielversprechend angehört hat.
Der Bausatz BX-184 von DH8BQA - sehr praktisch und so klein, dass er direkt in das original Mikrofon MH-31 eingebaut werden kann. Alternativ kann beim Funkamateur auf noch ein Mikrofongehäuse erstanden werden. Dann muß man das Originale nicht zerlegen.

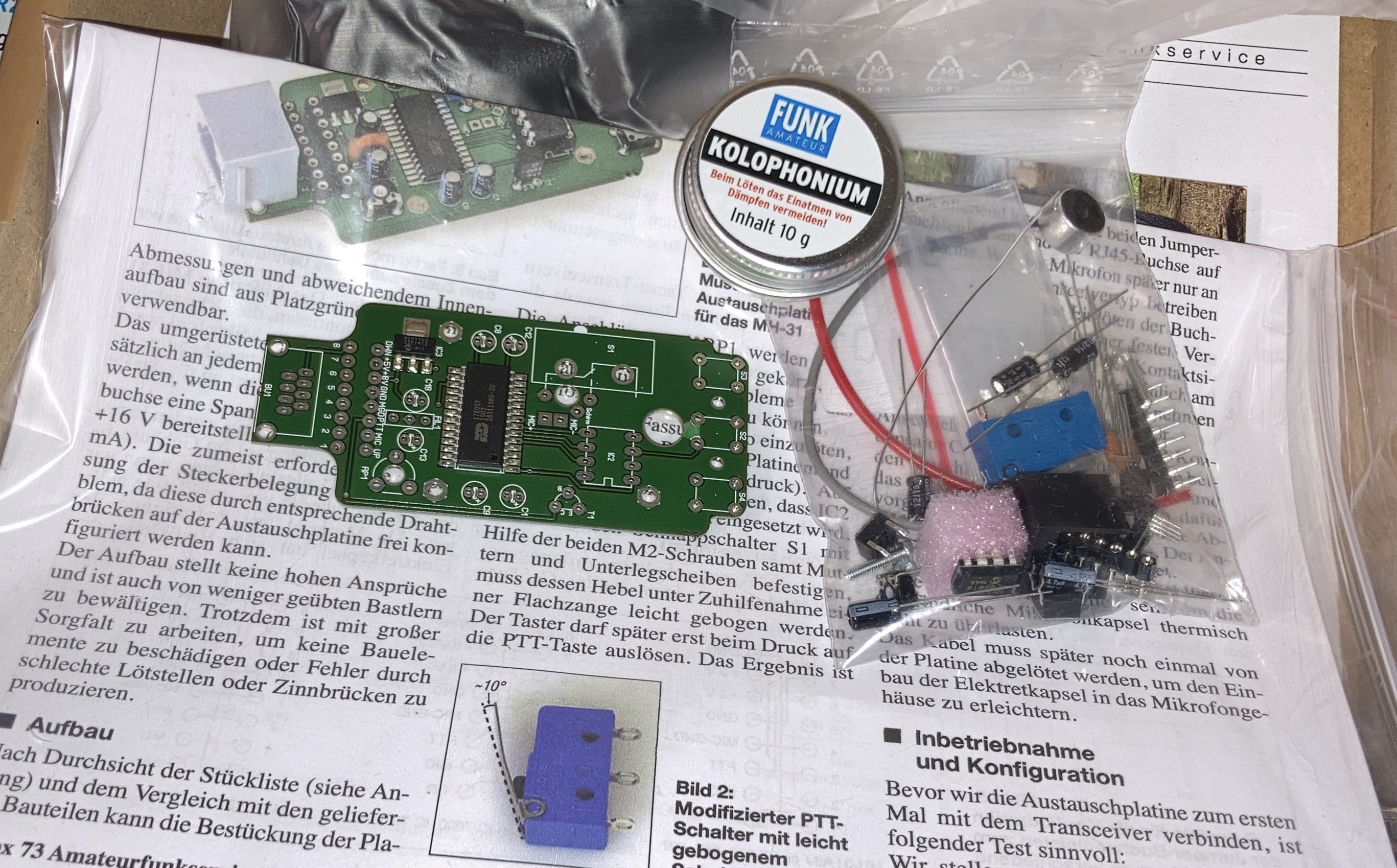

Der Bausatz kommt mit einer recht ordentlichen Baubeschreibung:
Aufgebaut habe ich das Teil in weniger als einer Stunde. Und man glaubt es nicht, wie häufig man die Elkos kontrollieren sollte, weil sie dann doch falsch rum eingebaut sind :-)

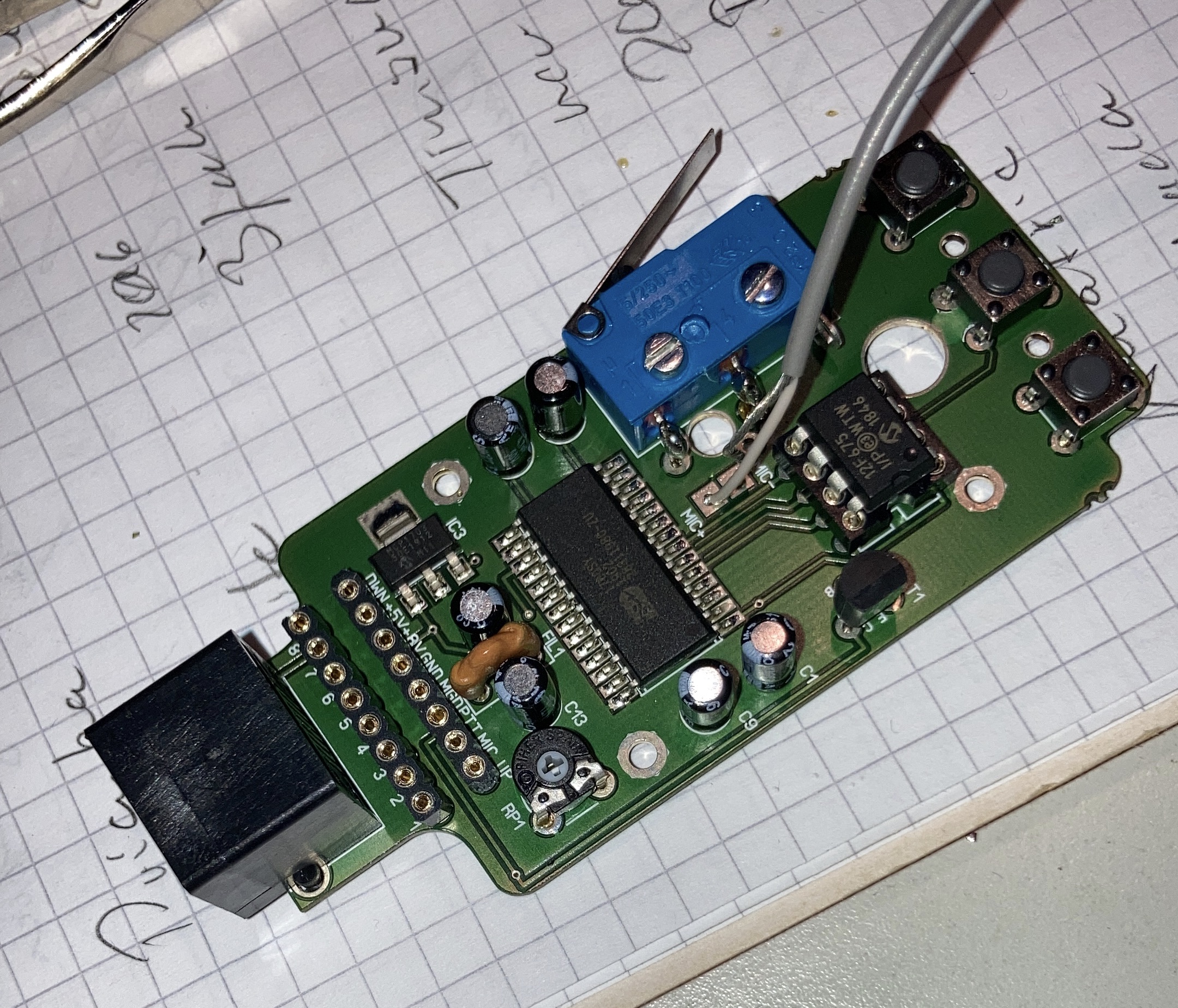

So sieht ein Zwischenergebnis aus:

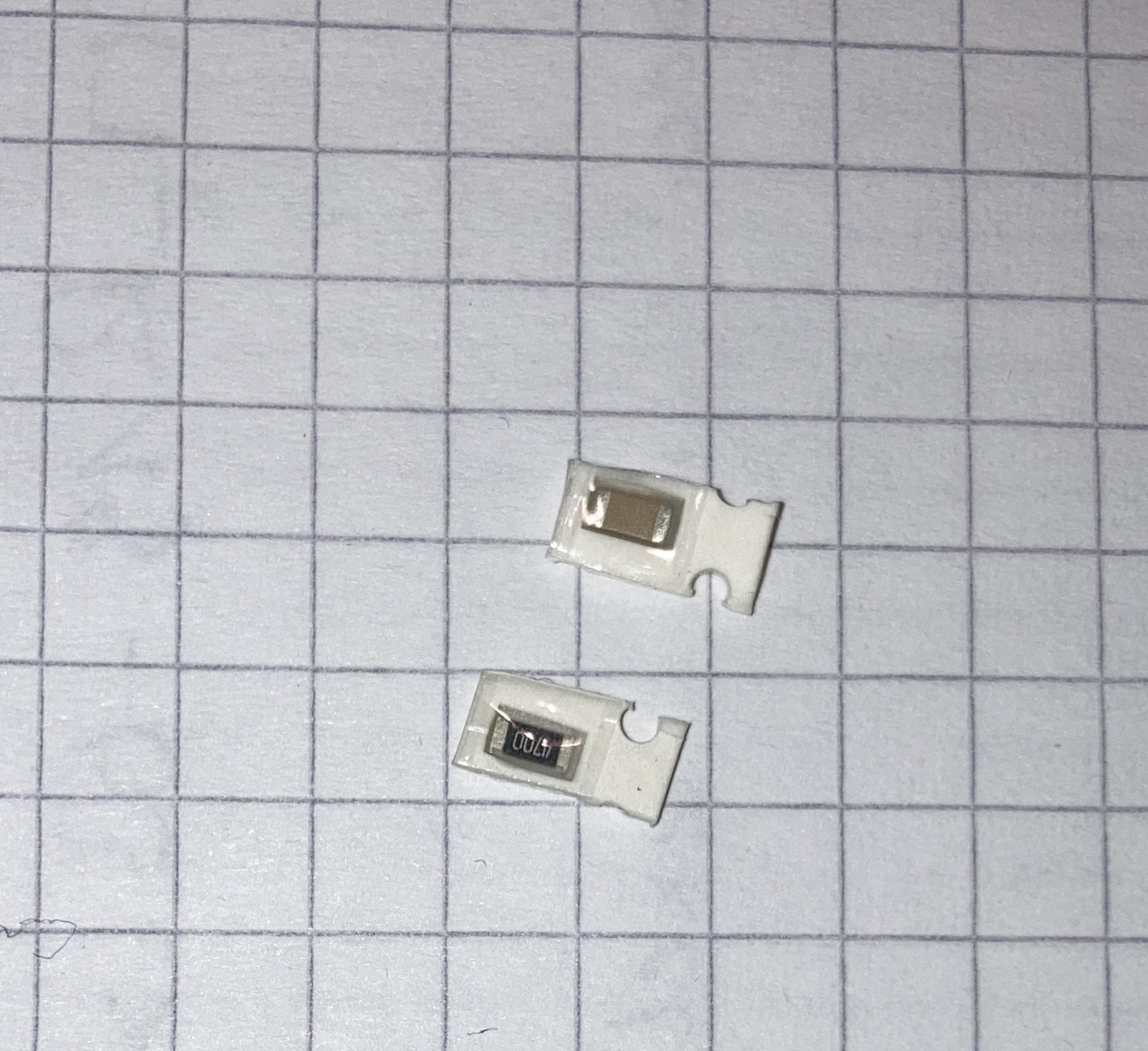

Die kleinsten Teile, die es zu Bestücken gilt, haben mich ein Bisschen erschreckt (das Papier ist 5x5mm Karo). Aber am Ende war nur der Kondensator direkt auf die Mikrofonkapsel aufzulöten. Mit meiner notwendigen Lesebrille und einer feinen Lötkobenspitze hat das dann doch gut funktioniert. Der Widerstand war in meinem Setup nicht nötig.

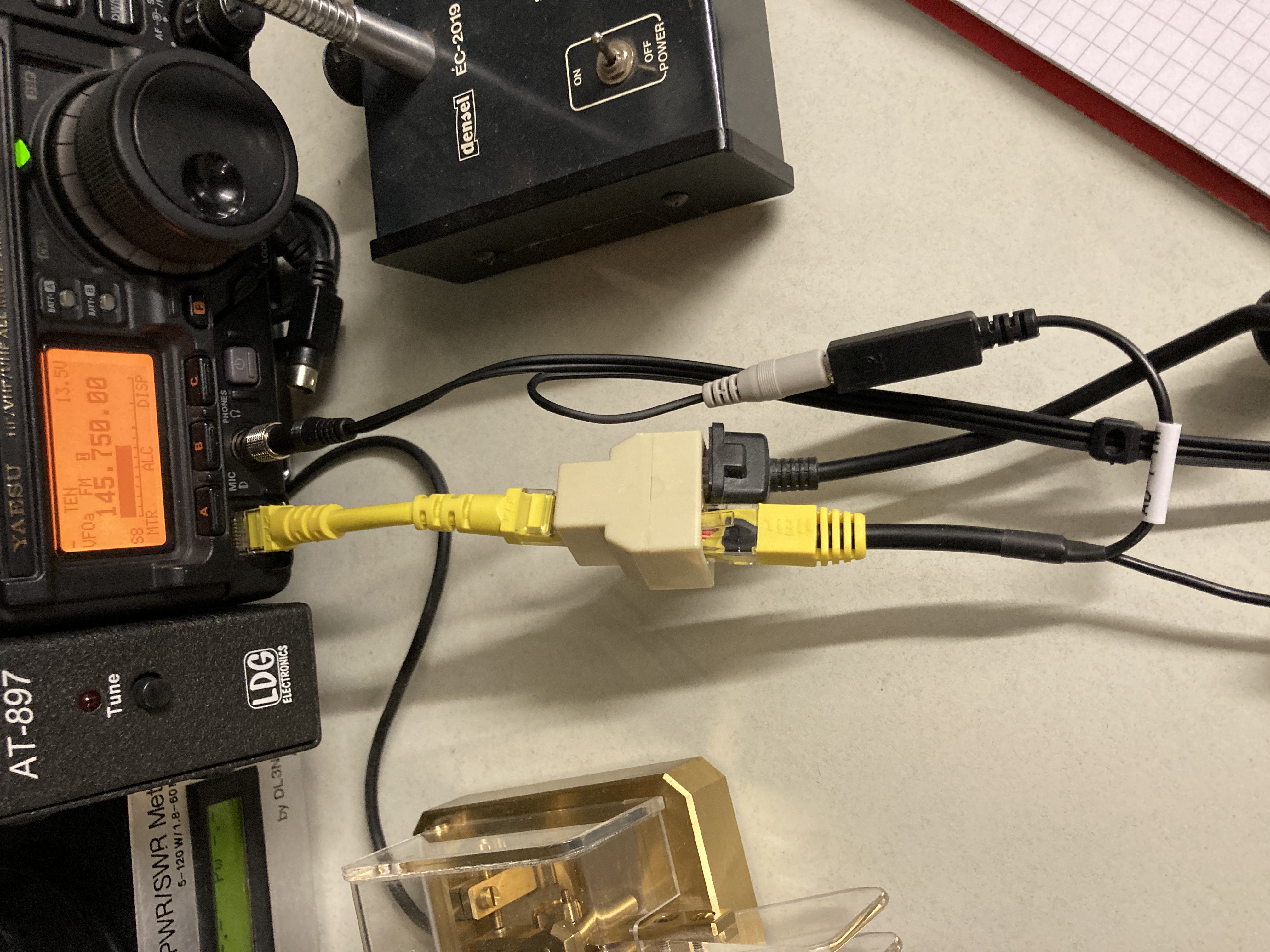

Angeschlossen parallel zu meinem Heil Headset sieht es so aus:
Zum Testen habe ich dann das Mikrofon noch mal auf geschraubt und den Lautstärkepoti eingestellt. Dazu habe ich einen OM auf der 144.300MHz gefunden der mir einen aussagekräftigen Report geben konnte. Die Feuertaufe des Setups habe ich dann im März-Contest durchgeführt. Ich mußte aber trotz Vorabgleich die Lautstärke noch mal anpassen. Im Contest stand der Processor Level auf "0" und die SSB Mikrofonverstärkung auf "20". Damit hat dann das Heil Head Set und das Mikrophon im Wechsel funktioniert und die Wiedergabelautstärke konnte ich auf einen recht ähnlichen Lautstärkepegel bringen.
Alles in allem eine tolle Lösung, die ich mir z.B. auch für SOTA- Aktivierungen am FT818 gut vorstellen kann.
Grüße Thomas
